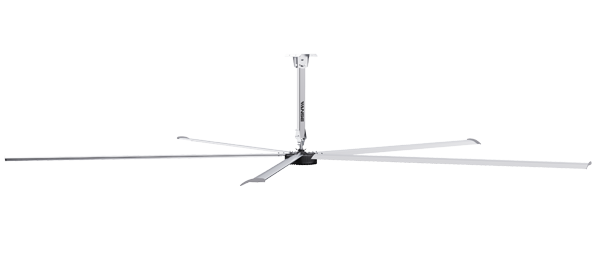

凡锐系列永磁无刷电机工业大风扇

凡锐系列

永磁无刷电机工业大风扇

凡斯智能尚锐系列（PB.FANS）永磁无刷电机大型吊扇，搭载先进PMSM永磁无刷同步电机，兼具安全、静音、免维护等特点；轻薄防撞冲压铝合金扇叶，提供更优化的气流组织；整机结构加强设计，多重互相约束的自锁结构，保障使用安全。

PMSM永磁无刷电机

折弯铝合金防撞扇叶

3倍的连续大扭矩

多重约束自锁结构

7.3m: 最大直径

1800㎡: 覆盖面积

1.5kw: 电机功率

55rpm: 转速调节

产品配置

技术参数

动力系统

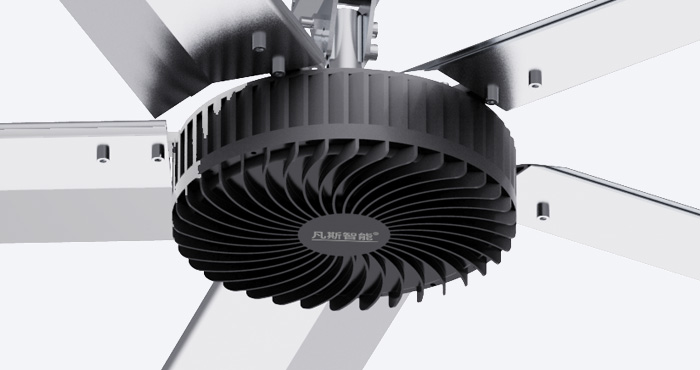

永磁无刷电机：

①具有3倍连续扭矩，大极数，低线圈损耗。

②全封闭，免维护。

③体积小，为传统电机的三分之一。

④噪音小，比传统电机降低30%噪音。

扇叶系统

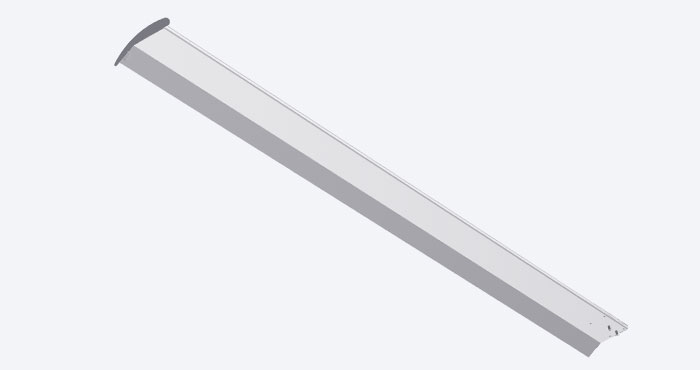

冲压折弯铝防撞扇叶：

①1.5mm厚5052航空铝板冲压折弯扇叶，长期运转不下垂，硬性撞击不断裂。

②科学的扇叶切风角度，将风阻及气流滑坡产生的损耗降至极低。

连接系统

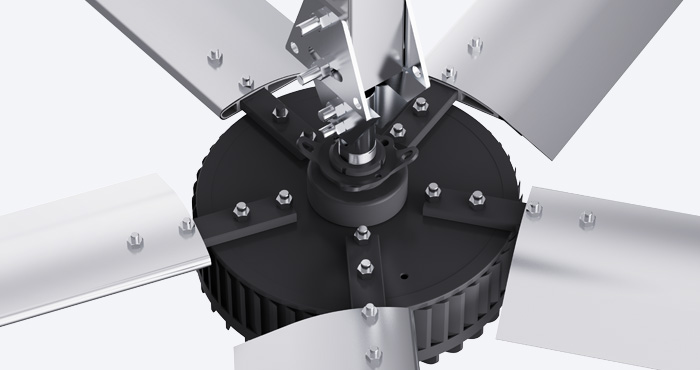

安全防护连接：

①多重互相约束的自锁结构，杜绝风扇机架、轮盘、叶片等任何部件意外坠落。

②每一处关键连接部位都有双重安全保护，保障整机安全。

控制系统

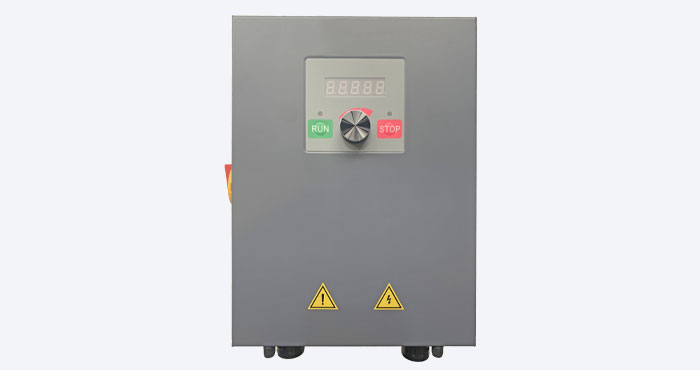

一体控制器：

①启动平稳，电机矢量算法及电流抑制处理方式，使扇叶启动平稳。

②全程静音，高达16KHZ的载波频率，加速、减速、运行无任何电磁噪音。

③多达25种故障保护功能（过流、过压、欠压、过温、缺相、过载等）。

技术参数

国际规格

24FT

20FT

18FT

16FT

12FT

风扇直径

7.3m

6.1m

5.5m

4.9m

3.6m

满载风量

14467m³/min

11601m³/min

9670m³/min

7325m³/min

2260m³/min

覆盖半径

24m

21m

20m

18m

10m

覆盖面积

1809㎡

1385㎡

1256㎡

1017㎡

314㎡

转速范围

0-55rpm

0-65rpm

0-70rpm

0-85rpm

0-100rpm

整机重量

102kg

82kg

79kg

76kg

69kg

额定功率

1.5kw

1.2kw

0.9kw

0.75kw

0.4kw

电流电压

2.8A/380V

2.7A/220V

3.1A/220V

2.5A/220V

2.0A/220V
