卓越系列永磁无刷电机大型工业风扇

卓越系列

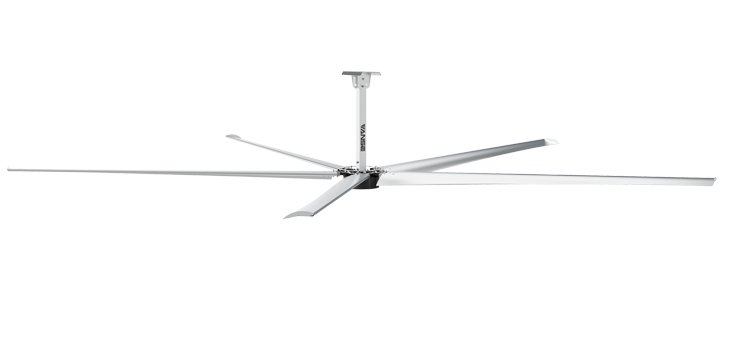

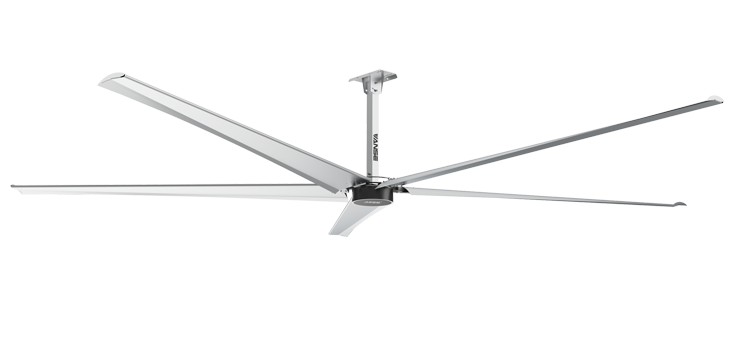

永磁无刷电机大型工业风扇

凡斯智能卓越系列（PC.FANS）永磁无刷电机大型吊扇，气流推动式变截面流线型防撞扇叶，全结构各连接部位双重防护，叶柄柔性双减振缓冲，搭载PMSM永磁无刷同步电机，兼具安全、静音、免维护等特点，是一款更为优质的超大型吊扇。

PMSM永磁无刷电机

变截面高性能扇叶

柔性双减振连接

十二重安全防护

7.3m: 最大直径

1800㎡: 覆盖面积

1.5kw: 电机功率

55rpm: 转速调节

产品配置

技术参数

动力系统

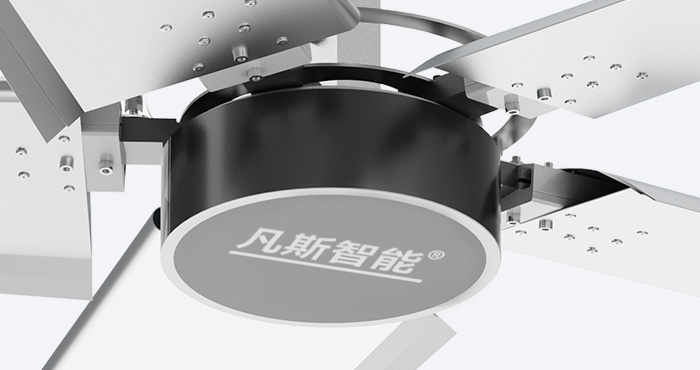

PMSM永磁无刷电机：

①具有3倍连续扭矩，大极数，低线圈损耗。

②全封闭，免维护。

③体积小，为传统电机的三分之一。

④噪音小，比传统电机降低30%噪音。

扇叶系统

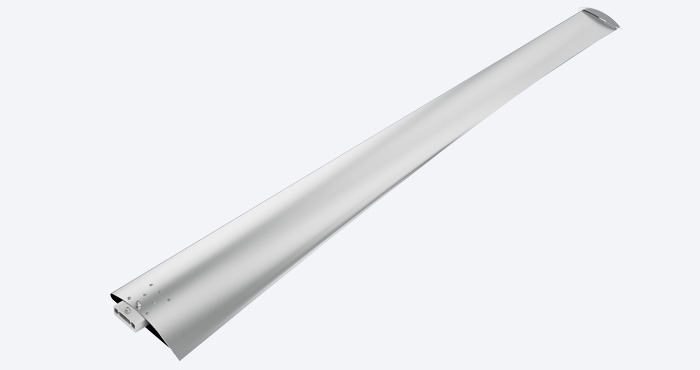

变截面流线型大型工业风扇叶片：

①1.5mm厚5052航空铝板冲压折弯，可承受14吨拉力，撞击不断裂。

②变截面流线型：叶根到叶尖逐渐变窄、变薄至尾部加宽，风阻小、受力更均匀。

连接系统

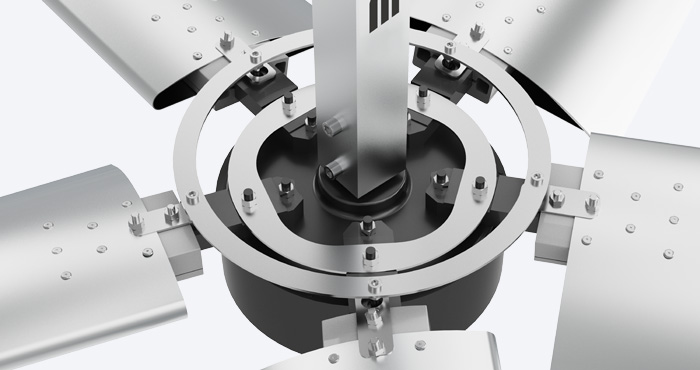

大型工业风扇结构性安全连接：

①叶柄与底盘，采用梯形阶梯卡槽连接，结构整体受力，无螺栓断裂风险。

②叶柄与扇叶采用柔性双减振装置，释放高频振动，保证螺栓不受切割力。

控制系统

大型工业风扇一体控制器：

①启动平稳，电机矢量算法及电流抑制处理方式，使扇叶启动平稳。

②全程静音，高达16KHZ的载波频率，加速、减速、运行无任何电磁噪音。

③多达25种故障保护功能（过流、过压、欠压、过温、缺相、过载等）。

技术参数

国际规格

24FT

20FT

18FT

16FT

12FT

风扇直径

7.3m

6.1m

5.5m

4.9m

3.6m

满载风量

14915m³/min

11960m³/min

9970m³/min

7545m³/min

2328m³/min

覆盖半径

24m

21m

20m

18m

10m

覆盖面积

1809㎡

1385㎡

1256㎡

1017㎡

314㎡

转速范围

0-55rpm

0-65rpm

0-70rpm

0-85rpm

0-100rpm

整机重量

95kg

89kg

79kg

76kg

69kg

额定功率

1.5kw

1.3kw

1.1kw

0.75kw

0.4kw

电流电压

2.6A/380V

2.5A/220V

3.0A/220V

2.5A/220V

2.0A/220V
